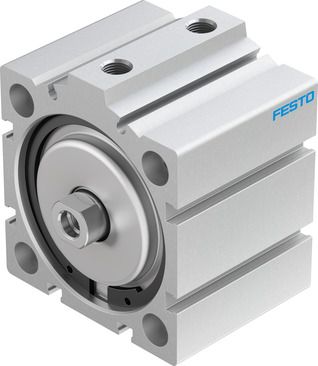

产品名称:FESTO带活塞杆短行程气缸技术介绍

产品型号:ADVC-63-20-I-P

产品报价:

产品特点:FESTO带活塞杆短行程气缸技术介绍
FESTO带活塞杆短行程气缸成体压缩空气从空心活塞杆的左端或右端进入气缸两腔,使缸体带动工作台向左或向左运动,工作台的运动范围为其有效行程s的2倍。适用于中、大型设备。 图42.2-3 双活塞杆双作用气缸a)缸体固定;b)活塞杆固定1—缸体;

ADVC-63-20-I-PFESTO带活塞杆短行程气缸技术介绍的详细资料:

FESTO带活塞杆短行程气缸技术介绍

FESTO带活塞杆短行程气缸筒内做平稳的往复滑动,缸筒内表面的表面粗糙度应达到Ra0.8um。对钢管缸筒,内表面还应镀硬铬,以减小摩擦阻力和磨损,并能防止锈蚀。缸筒材质除使用高碳钢管外,还是用高强度铝合金和黄铜。小型气缸有使用不锈钢管的。带磁性开关的气缸或在耐腐蚀环境中使用的气缸,缸筒应使用不锈钢、铝合金或黄铜等材质。FESTO带活塞杆短行程气缸所设缓冲装置种类很多,上述只是其中之,当然也可以在气动回路上采取措施,达到缓冲目的。 组合组合气缸般指气缸与液压缸相组合形成的气-液阻尼缸、气-液增压缸等。众所周知,通常气缸采用的工作介质是压缩空气,其特点是动作快,但速度不易控制,当载荷变化较大时,容易产生“爬行”或“自走”现象;而液压缸采用的工作介质是通常认为不可压缩的液压油,其特点是动作不如气缸快,但速度易于控制,当载荷变化较大时,采用措施得当,般不会产生“爬行”和“自走”现象。把气缸与液压缸巧妙组合起来,取长补短,即成为气动系统中普遍采用的气-液阻尼缸。气-液阻尼缸工作原理见图42.2-5。实际是气缸与液压缸串联而成,两活塞固定在同活塞杆上。液压缸不用泵供油,只要充满油即可,其进出口间装有液压单向阀、节流阀及补油杯。
FESTO带活塞杆短行程气缸与液压缸相组合形成的气-液阻尼缸、气-液增压缸等。众所周知,通常气缸采用的工作介质是压缩空气,其特点是动作快,但速度不易控制,当载荷变化较大时,容易产生“爬行”或“自走”现象;而液压缸采用的工作介质是通常认为不可压缩的液压油,其特点是动作不如气缸快,但速度易于控制,当载荷变化较大时,采用措施得当,般不会产生“爬行”和“自走”现象。把气缸与液压缸巧妙组合起来,取长补短,即成为气动系统中普遍采用的气-液阻尼缸。气-液阻尼缸工作原理见图42.2-5。实际是气缸与液压缸串联而成,两活塞固定在同活塞杆上。液压缸不用泵供油,只要充满油即可,其进出口间装有液压单向阀、节流阀及补油杯。当气缸右端供气时,气缸克服载荷带动液压缸活塞向左运动(气缸左端排气),此时液压缸左端排油,单向阀关闭,油只能通过节流阀流入液压缸右腔及油杯内,这时若将节流阀阀口开大,则液压缸左腔排油通畅,两活塞运动速度就快,反之,若将节流阀阀口关小,液压缸左腔排油受阻,两活塞运动速度会减慢。这样,调节节流阀开口大小,就能控制活塞的运动速度。可以看出,气液阻尼缸的输出力应是气缸中压缩空气产生的力(推力或拉力)与液压缸中油的阻尼力之差。

FESTO带活塞杆短行程气缸技术介绍
