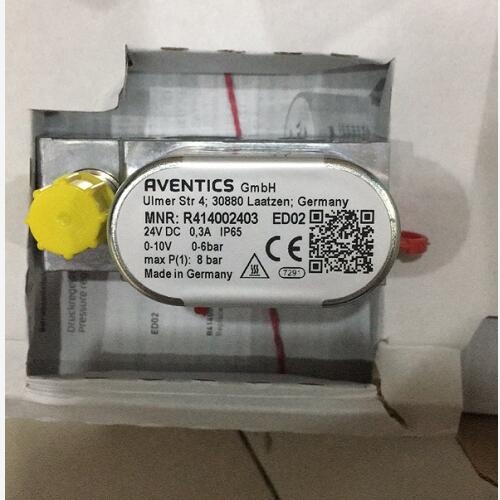

压力调节阀AVENTICS分类及参数

例如，进液口通常设在阀体的顶部，而出液口则设在阀体的周向侧壁上。膜片组件由膜片座和阀膜片组成，两者之间采用可拆卸的固定连接方式，便于维护和更换。阀体、阀盖和膜片座通常采用塑料材料制成，以降低成本并提高耐腐蚀性。阀膜片则常选用氟橡胶材料，具有良好的密封性和耐化学性。为了确保压力调节阀的稳定性和可靠性，阀体的周向内壁上设有卡槽，阀盖的周向外侧设有与卡槽配合的卡块，这种设计使得阀盖与阀体之间的连接更加牢固，防止因振动或其他外力导致的松动。

压缩空气连接 排气G 1/4

介质压缩空气

额定流量Qn1000 l/min

控制方式模拟量

工作电压DC24 V

自力式压力调节阀特别值得一提，它无需外部能源如电源或气源，仅依靠介质本身的能量来驱动。[2]这种特性使其在节能、环保方面表现出色，并且在缺乏电源或气源的环境中应用广泛。[2]安装完毕并设置好压力值后，自力式压力调节阀可以自动运行，减少了人为干预的需求。

滞环< 0,06 bar

安装位置α = 0-90° β = 0-90°

允许的脉动5%

防护等级IP65

电气连接通过信号接口

信号连接(输入和输出比特)

压力调节阀是一种用于调节管道中介质流量、温度、压力等工艺参数的装置。它通过接收工业自动化控制系统的信号（如4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小，从而实现自动化调节功能。这种阀门广泛应用于各种工业领域，特别是在需要精确控制流体参数的场合。压力调节阀的组成部分包括阀体、阀盖、阀弹簧、膜片组件等。阀体内部设有中空腔体，用于安装阀盖，阀体上分别设有进液口和出液口。膜片组件安装在阀盖上的滑动孔内，一端与进液口相对设置，另一端与阀弹簧相连。当进液口的压力大于阀弹簧的弹簧力时，膜片组件会沿滑动孔移动，使液体进入中空腔体并通过出液口流出，从而实现压力调节。此外，压力调节阀的设计还考虑到了生产和装配的便捷性。

压力调节阀AVENTICS分类及参数
